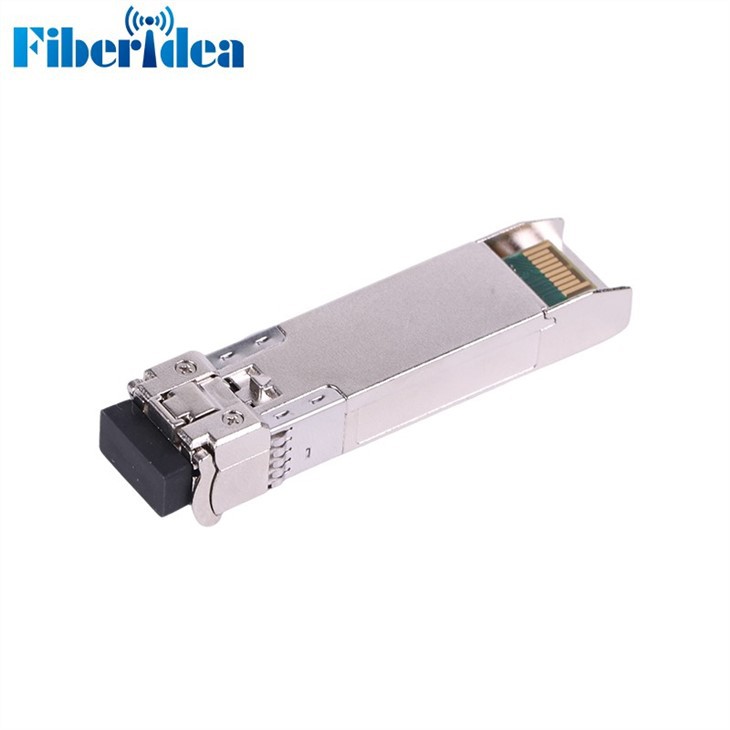

10 जीबीपीएस 1310 एनएम 20 किमी एलसी एसएफपी प्लस
SFP प्लस ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो 10Gbps की डेटा दर और SMF के साथ 20km ट्रांसमिशन दूरी का समर्थन करते हैं। ट्रांसीवर में तीन खंड होते हैं: एक DFB लेजर ट्रांसमीटर, एक ट्रांस-इम्पीडेंस प्रीएम्प्लीफायर (TIA) और MCU कंट्रोल यूनिट के साथ एकीकृत एक पिन फोटोडायोड। सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं। ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट और एसएफएफ -8472 डिजिटल डायग्नोस्टिक्स कार्यों के साथ संगत हैं।
ऑप्टिकल विशेषताओं
|
|
इकाई |
मान |
|
ऑपरेटिंग पहुंच |
m |
10K |
|
संचारित |
||
|
केंद्र तरंग दैर्ध्य (रेंज) |
एनएम |
1260 -1355 |
|
साइड मोड दमन अनुपात (न्यूनतम) |
डीबी |
30 |
|
शक्ति का शुभारंभ किया |
||
|
- अधिकतम |
डी बी एम |
प्लस 0.5 |
|
- न्यूनतम |
डी बी एम |
-8.2 टिप्पणियाँ1 |
|
ओएमए |
डी बी एम |
-5.2 |
|
ओएमए-तेदेपा (न्यूनतम) |
डी बी एम |
-6.2 |
|
ट्रांसमीटर और फैलाव दंड |
डीबी |
0 टिप्पणियाँ4 |
|
ऑफ ट्रांसमीटर की औसत प्रक्षेपण शक्ति (अधिकतम) |
डी बी एम |
-30 |
|
विलुप्त होने का अनुपात (न्यूनतम) |
डीबी |
3.5 नोट्स 2 |
|
RIN12 ओएमए (अधिकतम) |
डीबी/हर्ट्ज |
-128 |
|
ऑप्टिकल रिटर्न लॉस टॉलरेंस (न्यूनतम) |
डीबी |
12 |
|
रिसीवर |
||
|
केंद्र तरंग दैर्ध्य (रेंज) |
एनएम |
1260-1355 |
|
औसत power1 में अधिभार (अधिकतम) प्राप्त करें |
डी बी एम |
0.5 |
|
औसत power1 में संवेदनशीलता (न्यूनतम) प्राप्त करें |
डी बी एम |
-14.4 Note3 (10 किमी) |
|
डी बी एम |
-13.4 Note3 (20 किमी) |
|
|
ओएमए में रिसीवर संवेदनशीलता (अधिकतम) (फुटनोट 2) |
डी बी एम |
-12.6 Note3 (10 किमी) |
|
डी बी एम |
-11.6 Note3 (20 किमी) |
|
|
रिसीवर प्रतिबिंब (अधिकतम) |
डीबी |
-12 |
|
OMA2 में तनावग्रस्त रिसीवर संवेदनशीलता (अधिकतम)। |
डी बी एम |
-10.3 |
|
वर्टिकल आई क्लोजर पेनल्टी (न्यूनतम)3 |
डीबी |
2.2 |
|
स्ट्रेस्ड आई जिटर (न्यूनतम)2 |
यूआईपी-पी |
0.7 |
|
विद्युत 3DB ऊपरी कटऑफ आवृत्ति प्राप्त करें (अधिकतम) |
गीगा |
12.3 |
|
रिसीवर शक्ति (क्षति, मैक्स) |
डी बी एम |
1.5 |
विद्युत विशेषताओं
|
पैरामीटर |
प्रतीक |
मिन। |
ठेठ |
अधिकतम |
इकाई |
टिप्पणियाँ |
|
आधार - सामग्री दर |
|
- |
10.3125 |
- |
जीबीपीएस |
|
|
बिजली की खपत |
|
- |
1200 |
1500 |
मेगावाट |
|
|
ट्रांसमीटर |
||||||
|
सिंगल एंडेड आउटपुट वोल्टेज टॉलरेंस |
|
-0.3 |
- |
4.0 |
V |
|
|
सी सामान्य मोड वोल्टेज सहिष्णुता |
|
15 |
- |
- |
एमवी |
|
|
टीएक्स इनपुट डिफ वोल्टेज |
छठी |
400 |
|
1600 |
एमवी |
|
|
टीएक्स दोष |
वॉल्यूम |
-0.3 |
|
0.4 |
V |
0.7mA पर |
|
डेटा निर्भर इनपुट जिटर |
डीडीजे |
|
|
0.10 |
यूआई |
|
|
डेटा इनपुट टोटल जिटर |
टीजे |
|
|
0.28 |
यूआई |
|
|
रिसीवर |
||||||
|
सिंगल एंडेड आउटपुट वोल्टेज टॉलरेंस |
|
-0.3 |
- |
4.0 |
V |
|
|
आरएक्स आउटपुट डिफ वोल्टेज |
वो |
300 |
|
850 |
एमवी |
|
|
Rx आउटपुट उदय और पतन का समय |
ट्र / टीएफ |
30 |
|
|
पी.एस. |
20 प्रतिशत से 80 प्रतिशत |
|
कुल घबराना |
टीजे |
|
|
0.70 |
यूआई |
|
|
नियतात्मक जिटर |
डीजे |
|
|
0.42 |
यूआई |
|
